Мембрана DTRO (Disk-Tube Reverse Osmosis) — это тип обратноосмотической мембраны, сочетающий в себе свойства обратноосмотической мембраны и подводного крыла. Она спроектирована таким образом, чтобы быть более стабильной и менее подверженной засорению, что делает ее более экономичным решением для обработки фильтрата.
Описание
Мембранный модуль FILMEDIA™ является самым передовым продуктом в технологии обратноосмотических мембран. Этот мембранный модуль состоит из устойчивого к давлению корпуса, круглых дисков, закрепленных центральным стержнем, и восьмиугольных мембранных листов, расположенных между двумя дисками. Каждый мембранный лист состоит из двух фильтрующих мембран, герметизированных ультразвуковой сваркой и разделенных распорным слоем.
- Обратноосмотическая мембрана высокого давления FILMEDIA DTRO является основным компонентом для отделения пресной воды от примесей. Изготовленный из высокоэффективных полимерных материалов, ароматический полиамид выбран в качестве материала для мембранных листов дискового типа из-за его превосходных химических свойств. После первоначального нагнетания давления подающим насосом и фильтрации через предохранительный фильтр сточные воды поступают в насос высокого давления для дальнейшего повышения давления. Рециркуляционный насос обеспечивает высокую скорость потока для удовлетворения требований к скорости на поверхности мембраны. Жидкость течет по дискообразным проточным каналам в прямом направлении/обратном направлении по схеме «S», где мелкие частицы, растворенные ионы и другие загрязняющие вещества задерживаются на стороне концентрата. Пермеат собирается в виде очищенного фильтрата.
- Структура мембранного модуля FILMEDIA DTRO значительно отличается от традиционных спирально-навивных мембран. Запатентованная конструкция с открытым каналом позволяет подаваемой жидкости попадать в сосуд под давлением через входное отверстие, протекать между направляющим диском и корпусом на противоположном конце, а затем проходить через 8 каналов в направляющий диск. Обработанная жидкость быстро перемещается по поверхности мембраны по кратчайшему пути, поворачивается на 180° к другой поверхности мембраны и течет через центральную щель направляющего диска к следующему диску. Это создает двойную S-образную траекторию от окружности к центру диска. Концентрат выходит из фланца со стороны подачи. Расстояние между двумя направляющими дисками в модуле FILMEDIA DTRO составляет 3 мм, а поверхность диска имеет специально расположенные выступы. Такая гидравлическая конструкция создает турбулентность при столкновении жидкости с неровностями под давлением, увеличивая скорость проникновения и способность к самоочищению. Он эффективно предотвращает загрязнение мембраны и поляризацию концентрации, продлевает срок службы мембраны и обеспечивает легкую очистку даже в суровых условиях подачи.
Структурная схема
Пермеат течет вертикально от внешней к внутренней стороне мембраны и собирается через центральный стержень. Разделение концентрата и пермеата достигается за счет уплотнительных колец между дисками и листами мембраны.
| Пункт | Имя | Пункт | Имя | Пункт | Имя | Пункт | Имя | ||||
| 1 | Рулевая тяга | 7 | Концевой фланец | 13 | Уплотнительное кольцо 14-2 | 19 | Усиленный верхний фланец | ||||
| 2 | Высокая гайка | 8 | Завинчивание рулевой тяги | 14 | Уплотнительное кольцо 52-4 | 20 | Мембранный сосуд | ||||
| 3 | Верхний фланец | 9 | Прокладка рулевой тяги | 15 | Уплотнительное кольцо 48-2 | 21 | Усиленный стержень | ||||
| 4 | Подгонка по расстоянию | 10 | Тонкая гайка | 16 | Мембранная подушка | 22 | Усиленный концевой фланец | ||||
| 5 | Гидравлический диск | 11 | Подключение к входу/выходу | 17 | Уплотнительное кольцо 39-3 | 23 | Усиленная гайка | ||||
| 6 | Манжетное уплотнение | 12 | Соединитель из пермеата | 18 | Завинчивание рулевой тяги | ||||||
Основные преимущества DTRO для очистки сточных вод с высокой соленостью и высокой концентрацией:
- Стабильное качество сточных вод, не подверженное биоразлагаемости сточных вод.
- Снижение инвестиционных и эксплуатационных расходов. По сравнению с другими процессами, DTRO обеспечивает высокие стандарты разгрузки при более коротких технологических процессах, более низком энергопотреблении и меньших затратах.
- Увеличенный срок службы мембраны. Открытый проточный канал диаметром 3 мм и уникальные направляющие диски, оснащенные выступами, сводят к минимуму образование накипи, загрязнение и поляризацию концентрации.
- Легкая очистка и рекуперация флюса. Специальная гидравлическая конструкция обеспечивает эффективную очистку и длительный срок службы мембраны.
- Упрощенное обслуживание. Стандартизированная конструкция позволяет легко разбирать, проверять и заменять отдельные компоненты (например, мембранные листы). Возможна частичная сборка без ущерба для производительности.
- Низкие затраты на замену. Отдельные компоненты (например, мембранные листы) могут быть заменены отдельно, в отличие от спирально-навивных или половолоконных модулей.
Параметры мембраны FILMEDIA DTRO
Технические характеристики и модели мембранных модулей серии FILMEDIA DTRO подробно описаны в следующей таблице:
| Модель | Площадь мембраны (м²) | Подающий канал (мм) | Расход подачи (л/ч) | Расход пермеата (л/ч) | Стабильное отторжение солей (%) |
| ДТРО-75 | 9.4 | 2 | 700–1300 | 100–130 | 98.50 |
| ДТРО-95 | 9.4 | 2 | 700–1300 | 70–120 | 98.50 |
| ДТРО-120 | 9.4 | 2 | 700–1300 | 50–80 | 98.50 |
| Примечание: Для нанофильтрационных мембран и других моделей обратитесь в наш отдел продаж | |||||
DTRO против STRO против SWRO
| Особенность | ДТРО | СТРО | HRRO/SWRO |
| Структура | Дисковый тип | Специальная спираль | Обычная спираль |
| Отбракованный водяной канал (мм) | 2 | 0.8–1.2 | 0.4–0.8 |
| Площадь (м²) | 9.4 | 27 | 40 |
| Путь потока (мм) | 70 | 1000 | 1400 |
| Форма распорки | Открытый | Трапецеидальный | Алмаз |
| Устойчивость к загрязнению | Высокий | Терпимая | Низкий |
| Цикл очистки | Легкое восстановление | Легкое восстановление | Частые, сложные |
| Предварительная обработка | Низкий | Умеренный | Высокий |
| Давление (МПа) | 7.5/9.0/12/16 | 2.0–16.0 | 1.5/4.0 |
| Кормовая ТРЕСКА | Высокий | Терпимая | Низкий |
| Скорость восстановления | Высокий | Высокий | Низкий |
| Стоимость обслуживания | Низкий (сменный) | Умеренный | Высокий |

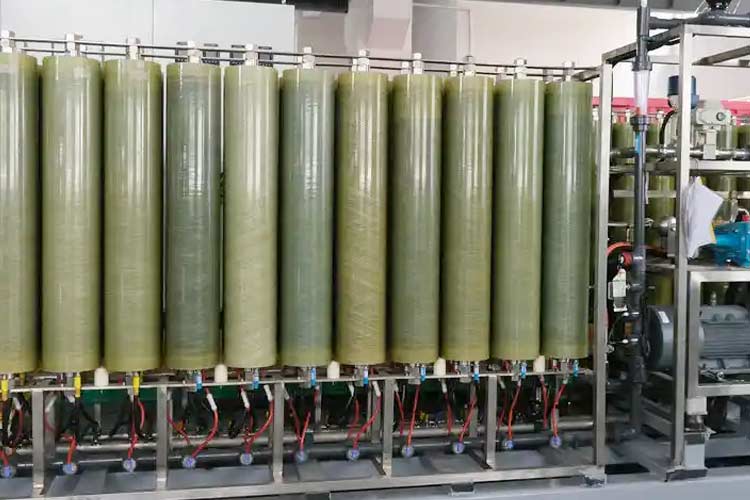

Применение мембран FILMEDIA DTRO и тематические исследования
Конструкция с открытым каналом и независимая структура мембранного модуля FILMEDIA DTRO обеспечивают превосходные противообрастающие характеристики по сравнению с традиционными мембранами обратного осмоса. DTRO особенно подходит для заключительной стадии систем с нулевым сбросом жидкости (ZLD), эффективно обрабатывая высокое ХПК®КРсточные воды, с которыми с трудом справляются обычные мембраны. С точки зрения затрат, использование FILMEDIA DTRO для концентрирования уменьшает объем рассола, поступающего в испарительно-кристаллизационные установки, тем самым снижая энергопотребление и размер оборудования.®
Основные области применения мембраны FILMEDIA DTRO:
- Очистка сильно загрязненных сточных вод (фильтрат свалок, гальванические материалы, фармацевтические препараты, химикаты, текстиль).
- Проекты по очистке сточных вод с «нулевым сбросом» и «почти нулевым сбросом» в таких отраслях, как сталелитейная, бумажная, красильная и полиграфическая, а также коксохимическая.
- Оригинальный проект традиционной системы очистки сточных вод с уменьшением объема концентрированной жидкости обратного осмоса.
